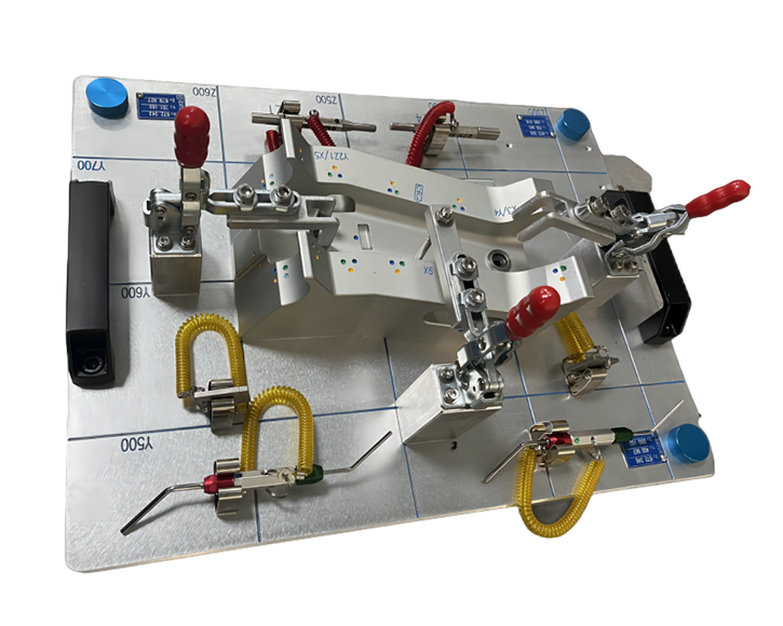

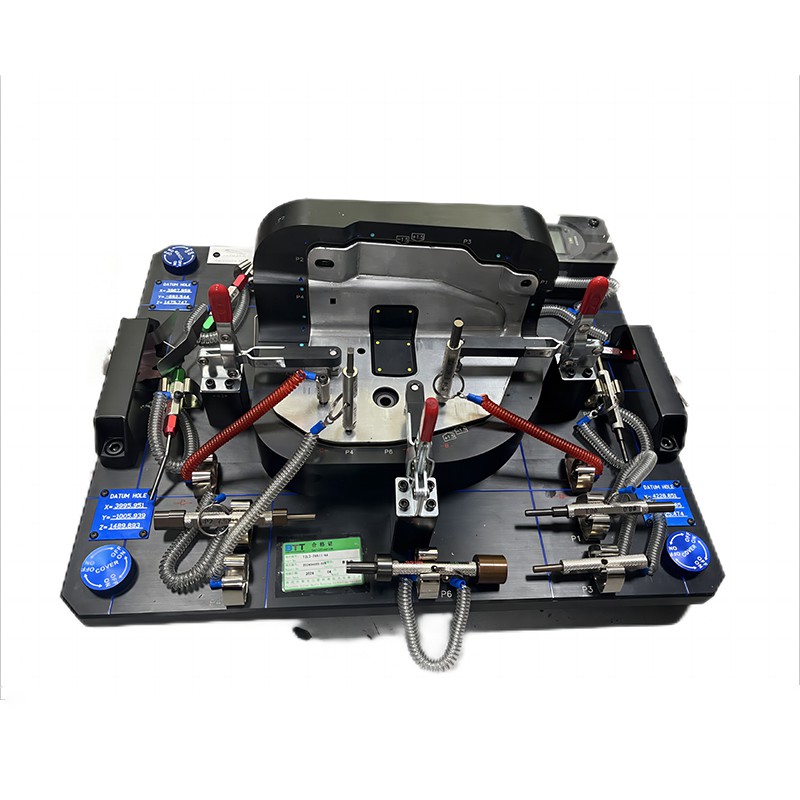

Fikstürü Kontrol Etme

• Otomotiv Parçaları Montajı:

Kontrol fikstürleri, otomotiv endüstrisinde veya diğer endüstrilerde şasi elemanları ve iç donanımlar gibi bileşenlerin boyutlarını doğrulamak için yaygın olarak kullanılmaktadır. Montaj sırasında parçaların birbirine doğru şekilde oturmasını ve sıkı performans standartlarını karşılamasını sağlarlar.

• Seri Üretim Ortamları:

Büyük miktarlarda aynı veya benzer parçalar üretiliyorsa, kontrol fikstürleri tekdüzelik ve hassasiyetin sağlanması için uygun maliyetli bir çözüm sağlar. Kaliteden ödün vermeden üretim hedeflerine ulaşabilmek için bu çok önemli.

• Özel Ölçme Aletlerinin Değiştirilmesi:

Kontrol fikstürleri, tapa göstergeleri ve OD göstergeleri gibi özel ölçüm araçlarına çok yönlü bir alternatif olarak hizmet eder. Doğru ölçümler sunarken operasyonda basitlik sunarlar, bu da onları otomotiv, havacılık, elektronik ve benzeri alanlardaki çok çeşitli üretim uygulamaları için uygun hale getirir...

Kontrol armatürleri, metal damgalama veya plastik enjeksiyon gibi imalat endüstrilerinde, ürünlerin istenen spesifikasyonlara ve standartlara uygun olmasını sağlamaya yardımcı olarak paha biçilmez bir rol oynar. Aşağıdaki avantajlara sahiptirler:

1. Bir iş parçasını makineye markalama, ölçme ve yerleştirme çabalarını azaltır veya bazen ortadan kaldırır, üretim verimliliğini artırır.
2. İşleme doğruluğunu artırır ve değiştirilebilirliği sağlar.
3. Kalıpların ve fikstürlerin yüksek sıkma sertliği sağlaması nedeniyle tohum, ilerleme ve kesme derinliğinin artması nedeniyle üretkenliği artırır.
4. İki veya daha fazla iş parçasını aynı anda işleme olanağı veya kesici takım sayısı nedeniyle verimliliği artırır.
5. Manuel taşıma işlemlerini azaltarak insan gücünden tasarruf sağlar.
6. Çalıştırılması basittir, Yarı vasıflı işgücü yeterlidir.
7. Takım tezgahlarının çok yönlülüğünü artırır.
8. İş parçası ve takım, işlemden önce göreceli olarak göz ardı edilebilecek bir süre içinde otomatik olarak tam konumlarına yerleştirilir. Böylece ürün çevrim süresini azaltır.
9. Seri üretimde boyut değişkenliği çok düşüktür, dolayısıyla mastar ve fikstür kullanımıyla desteklenen üretim süreçleri tutarlı bir kaliteyi korur.
10. Üretim çevrim süresini kısaltarak üretim kapasitesini artırır.
11. Aynı iş parçası üzerinde birden fazla takımla çalışmak mümkündür.
12. Kullanılan aparatların ve fikstürlerin kalitesinden emin olunduğu sürece ürünün boyutunun incelenmesine ekstra bir ihtiyaç yoktur, bu da kalite kontrol zamanından tasarruf sağlar.

Bir kontrol fikstürünün tasarlanması ve oluşturulması, üretim süreçlerinde hassasiyeti sağlamaya yönelik çok önemli adımlardır; dikkatli planlama, detaylara dikkat ve mühendislik ilkelerine ilişkin derinlemesine bilgi gerektiren bir kontrol fikstürü oluşturmak. İşte bu süreçte size yardımcı olabilecek bazı adımlar.

1. Her şeyden önce bilgi toplama, boyutları, toleransları ve inceleme gerektiren özel gereksinimleri veya özellikleri içermelidir.
2. Özel yazılım kullanılarak parçanızın 3D CAD modeli oluşturulduktan sonra, bu modeli kontrol fikstürünün tasarımında temel olarak kullanın. Referans noktalarını hizalamaya odaklanmak ve ölçüm cihazları için erişimin mevcut olduğundan emin olmak, tasarımın başarısı açısından hayati öneme sahiptir.
3. CAD modeli tamamlandıktan sonra alüminyum veya çelik gibi uygun malzemeleri kullanarak fikstürünüzü tasarlamaya başlayın. Tasarımın bu aşamasında stabiliteyi, sağlamlığı ve montaj kolaylığını akılda tutun. Fikstürler, ölçüm için parçaları doğru şekilde konumlandıracak özellikler içermelidir. Bu konumları tam olarak belirlemek için mühendislik çizimlerindeki veri referanslarını kullanın.
4. Basit çalışır/geçmez ölçümlerden daha karmaşık elektronik problara veya görüntü sistemlerine kadar doğru ölçümler elde etmek için kontrol fikstürü tasarımınıza çeşitli ölçüm cihazları veya sensörler eklemeyi düşünün.
5. Tasarımınızı tamamlamadan önce, çalışma sırasında diğer bileşenlerle olası etkileşimleri veya çakışmaları tespit etmek, işlevselliği sağlamak ve daha sonra maliyetli yeniden çalışmaları azaltmak için mümkünse sanal simülasyonlar gerçekleştirin. Bunu yapmak, daha sonra maliyetli yeniden çalışmaların önlenmesine yardımcı olurken aynı zamanda verimliliğin garanti edilmesine de yardımcı olur.
6. Tasarım onaylandıktan sonra imalat aşamasına geçmeden önce dijital olarak iyice doğrulayın. Frezeleme, delme, tornalama gibi CNC İşleme teknikleri, son montajlı ürünler için müşteri tarafından sağlanan spesifikasyonlara göre şekilleri kesmek ve tek tek bileşenleri birleştirmek için testere eğesi matkapları gibi geleneksel el aletlerinin yanı sıra kullanılabilir.
